Особенности организации учета электроэнергии и коммерческого учета электроэнергии. Установка и замена счетчиков электроэнергии

Как крупные компании, так и малые организации не могут себе позволить большие расходы на электроэнергию. Эффективность и точность учета электрической энергии является критически важной для контроля и управления энергопотреблением. Значительно снизить расходы на электроэнергию, упростив при этом учет, поможет автоматическая система коммерческого и технического учета электроэнергии «Комета».
Коммерческий и технический учет электроэнергии — два различных подхода к мониторингу использования электроэнергии. Коммерческий учет использования электроэнергии связан с мониторингом потребления и тарификацией, а технический учет предоставляет данные о качестве электрической энергии и уровнях напряжения в электрических сетях.

Цели и объекты коммерческого и технического учета электроэнергии

Отличие между коммерческим и техническим учетом заключается в том, что первый отвечает за финансовые и бухгалтерские аспекты использования энергии, а второй — за технические параметры и эффективность использования энергии в производственных процессах.
Целью коммерческого учета является определение стоимости поставленной или потребленной электрической энергии (мощности), а целью технического учета — обеспечение надежности и качества работы электрической сети.
Объектами коммерческого учета являются субъекты рынка электрической энергии (производители, поставщики, потребители), а объектами технического учета — элементы электрической сети (подстанции, линии передачи).
Показателями коммерческого учета являются объемы поставленной или потребленной электрической энергии (мощности) за определенный период времени, а показателями технического учета — параметры электрического тока в различных точках сети в любой момент времени.

Решения для крупных потребителей.

ООО «СРР Энерго» имеет огромный опыт во внедрении, обслуживанию системы АИИС КУЭ, АИИС КУЭ Лайт на объектах разной сложности, цене и оборудованию. Мы разработаем и внедрим практически любую конфигурацию систему АИИС КУЭ, исходя из пожеланий и возможностей Заказчика. Ниже мы проведем общую информацию по АИИС КУЭ и примеры нескольких типовых схем организации АИИС КУЭ.

Автоматизированная информационно-измерительная система коммерческого учёта электроэнергии (АИИС КУЭ, АСКУЭ) -совокупность аппаратных и программных средств, обеспечивающих дистанционный сбор, хранение и обработку данных об энергетических потоках в электросетях.

Это система должна обладать следующему функциями:

  • Автоматический сбор данных коммерческого учёта потребления (отпуска) электроэнергии по каждой точке (группе) учёта на заданных коммерческих интервалах (согласно ОАО АТС — 30 мин.).
  • Хранение параметров учёта в базе данных.
  • Обеспечение многотарифного учёта потребления (отпуска) электроэнергии.
  • Обеспечение контроля за соблюдением лимитов энергопотребления.
  • Контроль параметров электроэнергии (токов, напряжений, cos φ, частоты) на заданном интервале опроса (технически).
  • Вывод расчетных параметров на терминал и/или на устройство печати по требованию оператора.
  • Ведение единого системного времени с возможностью его корректировки.
  • Сведение баланса электроэнергии по расчетной группе (секция, система шин и т.д) на этапе наладки системы и в процессе ее эксплуатации.
  • Эта система позволяет решить несколько задач:
  • Точный дистанционный сбор информации по каждой точке учета или в совокупности о потреблении электроэнергии.
  • Выбрать оптимальную ценовую категорию
  • Соответствовать Постановлению Правительства 442 от 04.05.2012 г.: п.п. 95, 97 «все потребители с максимальной мощностью энергопринимающих устройств не менее 670 кВт обязаны производить расчеты за поставленную электрическую энергию на основании показаний ПУ, позволяющих измерять почасовые объемы потребления с представлением данных о почасовых показаниях ПУ гарантирующему поставщику»; п. 139 «для учёта электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию ПУ, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более или включенные в систему учёта»; п. 134 «энергопринимающие устройства потребителя считаются оборудованными ПУ, позволяющими измерять почасовые объемы потребления электрической энергии, в случае если такими ПУ оборудованы все точки поставки в границах балансовой принадлежности потребления»; п. 181 «в случае отсутствия почасового учёта потребления электрической энергии применяется расчетный способ определения объемов поставленной электрической энергии, предусмотренной для случаев безучетного потребления».

Существует множество решений для внедрения системы АИИС КУЭ. Как полные системы систем АИИС КУЭ, так и АИИС КУЭ Лайт. Решения отличаются по цене, производителю оборудованию, программному обеспечению, обеспечению связи между АРМ абонента и оборудованием.

Коммерческий учет электроэнергии

Наша компания осуществляет внедрение коммерческого учета электроэнергии. Мы занимаемся проектами по внедрению АИИС КУЭ в различные отрасли потребления электроэнергии на энергетическом рынке.

Что представляет собой автоматизированная система учета электроэнергии

Система АСКУЭ (автоматическая система контроля учета электроэнергии) представляет собой оборудование, при помощи которого осуществляется дистанционное получение, сохранение и анализ данных о потреблении электроэнергии. Основная цель этой системы заключается в высокоточном замере количества потребляемого электричества на основании определенных тарифов и заданных параметров. Это оборудование очень полезно для технического учета, поскольку оно приводит данные в удобную форму для анализа.

Основные составляющие АСКУЭ

В состав данного механизма автоматизированного учета входит такое оборудование:

  • контрольные и измерительные приборы;
  • сети для передачи информации;
  • компьютерные серверы;
  • соответствующее программное обеспечение.

Такая структура позволяет эффективно проводить технический учет электроэнергии для любых целей. Процесс работы системы АСКУЭ можно разделить на четыре уровня:

  • Первый или низший уровень включает измерительное оборудование, которое осуществляет постоянный замер количества потребляемой электрической энергии в точках ее учета. Основная составляющая этого уровня – это узел учета электроэнергии.
  • Второй уровень содержит приборы для получения данных и их подготовки для дальнейшей передачи. Это специальные измерительные установки и преобразователи с программным обеспечением для энергетического учета. Это оборудование проводит круглосуточный учет данных об энергопотреблении с различных счетчиков. На 3-м уровне АСКУЭ находится компьютер с сервером, на котором проводится сбор и анализ полученных сведений.
  • Наивысший четвертый уровень предусматривает сбор данных с приборов, находящихся на третьем уровне. Здесь проводится их дополнительная архивация и структуризация. На этом уровне осуществляется формирование документации, использующейся для расчетов на рынке электрической энергии.

Основные функции системы коммерческого учета:

  • Высокоточные замеры параметров поставки и энергопотребления.
  • Возможность комплексного технологического учета электроэнергии по отдельному предприятию и его подразделениям.
  • Контроль потребления электроэнергии по отдельным объектам и энергоносителям в определенные интервалы времени.
  • Информирование о выходе показателей из предельно допустимого диапазона.

Нашей компанией предлагается установка приборов учета электроэнергии на основе новейшего оборудования. Установка осуществляется под ключ, что очень удобно для крупных промышленных объектов. Кроме того, нами проводится замена приборов учета электроэнергии по заказу клиента. Предлагаемые услуги позволяют добиться серьезной экономии электроэнергии, которая в большинстве случаев достигает 20-30%.

Прибор учета электроэнергии — средство измерения, используемое для определения объемов (количества) потребления (производства, передачи) электрической энергии потребителями (гарантирующим поставщиком, сетевыми организациями).

Приборы учета, показания которых используются при определении объемов потребления (производства) электрической энергии (мощности) на розничных рынках, оказанных услуг по передаче электрической энергии, фактических потерь электрической энергии в объектах электросетевого хозяйства, за которые осуществляются расчеты на розничном рынке, должны соответствовать требованиям законодательства Российской Федерации об обеспечении единства измерений, а также постановлению Правительства Российской Федерации от 04.05.2012 № 442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии», в том числе по их классу точности, быть допущенными в эксплуатацию в установленном порядке, иметь неповрежденные контрольные пломбы и (или) знаки визуального контроля.

Для учета электрической энергии, потребляемой гражданами, а также на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем многоквартирного дома подлежат использованию приборы учета класса точности 2,0 и выше.

В многоквартирных домах, присоединение которых к объектам электросетевого хозяйства осуществляется после вступления в силу настоящего документа, на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем подлежат установке коллективные (общедомовые) приборы учета класса точности 1,0 и выше.

Для учета электрической энергии, потребляемой потребителями, с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности 1,0 и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 35 кВ и ниже и класса точности 0,5S и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 110 кВ и выше.

Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 120 дней и более или включенные в систему учета.

Класс точности измерительных трансформаторов, используемых в измерительных комплексах для установки (подключения) приборов учета, должен быть не ниже 0,5. Допускается использование измерительных трансформаторов напряжения класса точности 1,0 для установки (подключения) приборов учета класса точности 2,0.

Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка — потребителей, производителей электрической энергии (мощности) на розничных рынках, сетевых организаций, имеющих общую границу балансовой принадлежности (далее — смежные субъекты розничного рынка), а также в иных местах, с соблюдением установленных законодательством Российской Федерации требований к местам установки приборов учета. При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки. При этом по соглашению между смежными субъектами розничного рынка прибор учета, подлежащий использованию для определения объемов потребления (производства, передачи) электрической энергии одного субъекта, может быть установлен в границах объектов электроэнергетики (энергопринимающих устройств) другого смежного субъекта.

Обязанность по обеспечению эксплуатации установленного и допущенного в эксплуатацию прибора учета, сохранности и целостности прибора учета, а также пломб и (или) знаков визуального контроля, снятию и хранению его показаний, своевременной замене возлагается на собственника такого прибора учета.

Периодическая поверка прибора учета, измерительных трансформаторов должна проводиться по истечении межповерочного интервала, установленного для данного типа прибора учета, измерительного трансформатора в соответствии с законодательством Российской Федерации об обеспечении единства измерений

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках — с давностью не более 2 лет

Счетчики должны устанавливаться в шкафах, камерах, комплектных распределительных устройствах, на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

Читайте также:  Пушкинские электрические сети, диспетчерская МУП Мособлэнерго

Должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1 град. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Схемы подключения электросчетчиков*

Схема подключения однофазного электросчетчика

Особенности организации учета электроэнергии и коммерческого учета электроэнергии. Установка и замена счетчиков электроэнергии

Схема подключения трехфазного электросчетчика к трехфазной 3-х или 4-х проводной сети

Особенности организации учета электроэнергии и коммерческого учета электроэнергии. Установка и замена счетчиков электроэнергии

Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока к трехфазной 3-х или 4-х проводной сети

Особенности организации учета электроэнергии и коммерческого учета электроэнергии. Установка и замена счетчиков электроэнергии

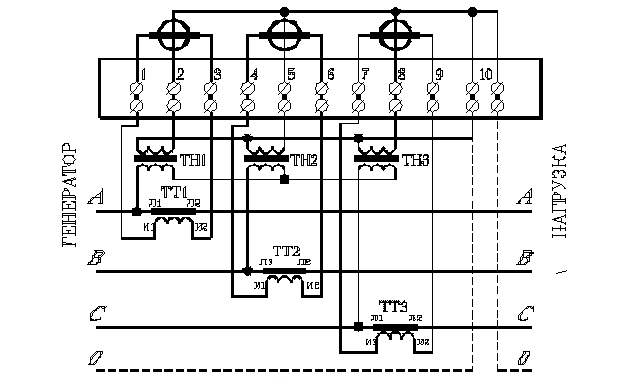

Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока и трех трансформаторов напряжения к трехфазной 3-х или 4-х проводной сети

Особенности организации учета электроэнергии и коммерческого учета электроэнергии. Установка и замена счетчиков электроэнергии

* — представленные выше схемы подключения электросчетчиков являются типовыми и могут отличаться в зависимости от завода-изготовителя и места установки. При установке электросчетчика необходимо руководствоваться паспортом завода-изготовителя на данное изделие.

Основные метрологические характеристики электросчетчиков**

Номинальное напряжение – 230 В

Номинальный ток – 5(60) или 10(100) А

Трехфазные прямого включения:

Номинальное напряжение – 3х230/400 В

Номинальный ток – 5(60) или 10(100) А

Трехфазные трансформаторного включения:

Номинальное напряжение – 3х57,7/100 или 3х230/400 В

Номинальный ток – 5(7,5) или 5(10) А

** — приведенные выше метрологические характеристики электросчетчиков могут отличаться в зависимости от модели и завода-изготовителя.

Коммерческий учет — процесс измерения объемов электрической энергии и значений электрической мощности, сбора и обработки результатов измерений, формирования расчетным путем на основании результатов измерений данных о количестве произведенной и потребленной электрической энергии (мощности) в соответствующих группах точек поставки, а также хранения и передачи указанных данных.

Для коммерческого учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений. Классы точности приборов учета определяются в соответствии с требованиями нормативно-технической документации.

Сетевая организация обеспечивает сбор данных коммерческого учета электрической энергии на границах балансовой принадлежности своих электрических сетей и энергопринимающих устройств потребителей, производителей электрической энергии и смежных сетевых организаций, а также на границах зоны деятельности гарантирующего поставщика и в соответствии с договорами оказания услуг по передаче электрической энергии представляет данные об учтенных величинах переданной электрической энергии и потерях электрической энергии лицам, электрические сети (энергопринимающие устройства, энергетические установки) которых присоединены к электрическим сетям указанной сетевой организации, и (или) обслуживающим их гарантирующим поставщикам (энергосбытовым организациям).

Смежные сетевые организации, иные законные владельцы электрических сетей, потребители (обслуживающие их организации) и производители электрической энергии, чьи энергопринимающие устройства (энергетические установки) имеют непосредственное присоединение к электрическим сетям сетевой организации, представляют такой сетевой организации показания расчетных приборов учета, расположенных в границах балансовой принадлежности их электрических сетей (энергопринимающих устройств) с соблюдением формы и периодичности представления, определенных в договорах оказания услуг по передаче электрической энергии. Форма представления показаний расчетных приборов учета должна соответствовать типам приборов учета, которыми в соответствии с настоящим разделом оборудуются точки поставки на розничном рынке.

Сетевые организации вправе проводить проверки соблюдения потребителями условий заключенных договоров, определяющих порядок учета поставляемой электрической энергии, а также наличия у потребителей оснований для потребления электрической энергии.

Смежные сетевые организации, иные законные владельцы электрических сетей, потребители и производители электрической энергии также должны обеспечивать беспрепятственный доступ представителей сетевой организации к приборам учета, расположенным в границах балансовой принадлежности их электрических сетей, для целей осуществления проверки состояния таких приборов учета и снятия проверочных (контрольных) показаний.

Взаимодействие сетевой организации с потребителями в части коммерческого учета, заключения (расторжения) договоров оказания услуг и других вопросов по обслуживанию потребителей осуществляется в соответствии с требованиями единых стандартов качества обслуживания сетевыми организациями потребителей услуг сетевых организаций.

Требования к приборам учета и их установке

Приборы учета — совокупность устройств, обеспечивающих измерение и учет электроэнергии (измерительные трансформаторы тока и напряжения, счетчики электрической энергии, телеметрические датчики, информационно — измерительные системы и их линии связи) и соединенных между собой по установленной схеме.

Счетчик электрической энергии — электроизмерительный прибор, предназначенный для учета потребленной электроэнергии, переменного или постоянного тока. Единицей измерения является кВт/ч или А/ч.

Расчетный счетчик электрической энергии — счетчик электрической энергии, предназначенный для коммерческих расчетов между субъектами рынка.

Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.

Счетчики для расчета с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) сетевой организации и потребителя. В случае если расчетный прибор учета расположен не на границе балансовой принадлежности электрических сетей, объем принятой в электрические сети (отпущенной из электрических сетей) электрической энергии корректируется с учетом величины нормативных потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности электрических сетей до места установки прибора учета, если соглашением сторон не установлен иной порядок корректировки.

Счетчики должны размещаться в сухих, легко доступных для обслуживания помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Не разрешается устанавливать счетчики в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

Для безопасной установки и замены счетчиков в сетях напряжением до 380В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Согласно Правилам функционирования розничных рынков электрической энергии, утвержденных постановлением Правительства РФ № 442 от 04.05.2012 г. обязанность по замене приборов учета потребленной электроэнергии, находящихся в собственности потребителей, не зависимо от того, вышли они из строя или морально устарели, возложена на самих потребителей электроэнергии, являющихся собственниками данного прибора.

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу сетевой организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет.

Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. В связи с выходом новых Правил функционирования розничных рынков электрической энергии в переходный период реформирования электроэнергетики введен новый стандарт точности приборов учета в бытовом секторе – 2.0.

топлива и энергетики

19 сентября 1996 года

26 сентября 1996 года

18 сентября 1996 года

12 сентября 1996 года

РАО «ЕЭС России»

17 сентября 1996 года

УЧЕТА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Настоящие «Правила учета электрической энергии» (в дальнейшем — Правила) разработаны во исполнение Постановления Правительства Российской Федерации от 02.11.95 N 1087 «О неотложных мерах по энергосбережению» специалистами Минтопэнерго России, Минстроя России и РАО «ЕЭС России» с участием Госстандарта России.

В Правилах учтены положения Гражданского кодекса Российской Федерации (статьи 541 — 544), Федеральных законов «Об обеспечении единства измерений», «Об энергосбережении» и других действующих законов Российской Федерации, ГОСТов, нормативно — технических документов и накопленный опыт в области учета электроэнергии.

Правила определяют общие требования к организации учета электрической энергии и взаимосвязь между основными нормативно — техническими документами, действующими в этой области.

Правила действуют на территории Российской Федерации и обязательны при:

— осуществлении производства, передачи, распределения и потребления электрической энергии;

— выполнении проектных, монтажных, наладочных и ремонтных работ по организации учета электрической энергии;

— обеспечении эксплуатации средств учета электрической энергии.

Правила содержат основные положения по учету электроэнергии при ее производстве, передаче, распределении и потреблении на действующих, вновь сооружаемых и реконструируемых электроустановках, а также по эксплуатации средств учета.

2. Общие положения

2.1. Основной целью учета электроэнергии является получение достоверной информации о производстве, передаче, распределении и потреблении электрической энергии на оптовом и розничном рынках электроэнергии для решения основных технико — экономических задач:

— финансовых расчетов за электроэнергию и мощность между субъектами рынка (энергоснабжающими организациями, потребителями электроэнергии) с учетом ее качества;

— определения и прогнозирования технико — экономических показателей производства, передачи и распределения электроэнергии в энергетических системах;

— определения и прогнозирования технико — экономических показателей потребления электроэнергии на предприятиях промышленности, транспорта, сельского хозяйства, коммунально — бытовым сектором и др.;

— обеспечения энергосбережения и управления электропотреблением.

2.2. Качество подаваемой энергоснабжающей организацией энергии должно соответствовать требованиям, установленным государственными стандартами и иными обязательными правилами или предусмотренным договором энергоснабжения.

2.3. Учет активной электроэнергии должен обеспечивать определение количества электроэнергии (и в необходимых случаях средних значений мощности):

— выработанной генераторами электростанций;

Читайте также:  Мосэнергосбыт личный кабинет клиента москва войти по номеру телефона

— потребленной на собственные и хозяйственные нужды (раздельно) электростанций и подстанций, а также на производственные нужды энергосистемы;

— отпущенной потребителям по линиям, отходящим от шин электростанций непосредственно к потребителям;

— переданной в сети других собственников или полученной от них;

— отпущенной потребителям из электрической сети;

— переданной на экспорт и полученной по импорту.

Организация учета активной электроэнергии должна обеспечивать возможность:

— определения поступления электроэнергии в электрические сети различных классов напряжения энергосистем;

— составления балансов электроэнергии для хозрасчетных подразделений энергосистем и потребителей;

— контроля за соблюдением потребителями заданных им режимов потребления и балансов электроэнергии;

— расчетов потребителей за электроэнергию по действующим тарифам, в том числе многоставочным и дифференцированным;

— управления электропотреблением.

2.4. Учет реактивной электроэнергии должен обеспечивать возможность определения количества реактивной электроэнергии, полученной потребителем от электроснабжающей организации или переданной ей, если по этим данным производятся расчеты или контроль соблюдения заданного режима работы компенсирующих устройств.

2.5. Учет электроэнергии производится на основе измерений с помощью счетчиков электрической энергии и информационно — измерительных систем.

2.6. Для учета электроэнергии должны использоваться средства измерений, типы которых утверждены Госстандартом России и внесены в Государственный реестр средств измерений.

2.7. Государственный метрологический контроль и надзор за средствами измерений, применяемыми при проведении учета электроэнергии, осуществляется органами Госстандарта России и аккредитованными им метрологическими службами на основе действующей нормативной документации.

3. Организация учета электроэнергии

3.1. Организация учета электроэнергии на действующих, вновь сооружаемых, реконструируемых электроустановках должна осуществляться в соответствии с требованиями действующих нормативно — технических документов в части:

— мест установки и объемов средств учета электроэнергии на электростанциях, подстанциях и у потребителей;

— классов точности счетчиков и измерительных трансформаторов;

— размещения счетчиков и выполнения электропроводки к ним.

3.2. Учет активной и реактивной энергии и мощности, а также контроль качества электроэнергии для расчетов между энергоснабжающей организацией и потребителем производится, как правило, на границе балансовой принадлежности электросети.

3.3. Для повышения эффективности учета электроэнергии в электроустановках рекомендуется применять автоматизированные системы учета и контроля электроэнергии, создаваемые на базе электросчетчиков и информационно — измерительных систем.

3.4. Лица, выполняющие работы по монтажу и наладке средств учета электроэнергии, должны иметь лицензии на проведение данных видов работ, полученные в установленном порядке.

3.5. Средства учета электрической энергии и контроля ее качества должны быть защищены от несанкционированного доступа для исключения возможности искажения результатов измерений.

4. Организация эксплуатации средств учета электроэнергии

4.1. Поставщик средств измерений, используемых для учета электрической энергии и контроля ее качества, должен иметь лицензию на их изготовление, ремонт, продажу или прокат, выдаваемую Госстандартом России в установленном порядке.

4.2. Организация эксплуатации средств учета электроэнергии должна вестись в соответствии с требованиями действующих нормативно — технических документов и инструкций заводов — изготовителей.

4.3. Эксплуатационное обслуживание средств учета электроэнергии должно осуществляться специально обученным персоналом.

4.4. При обслуживании средств учета электроэнергии должны выполняться организационные и технические мероприятия по обеспечению безопасности работ в соответствии с действующими правилами.

4.5. Ведомства могут на основании действующих правовых и нормативно — технических документов разрабатывать и утверждать в пределах своей компетенции ведомственные нормативно — технические документы в области учета электроэнергии, не противоречащие настоящим Правилам.

4.6. Периодическая проверка средств измерений, используемых для учета электрической энергии и контроля ее качества, должна производиться в сроки, установленные Госстандартом России.

4.7. Перестановка, замена, а также изменение схем включения средств учета производится с согласия энергоснабжающей организации.

ОСНОВНЫЕ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ, УПОТРЕБЛЯЕМЫЕ

В ТЕКСТЕ ПРАВИЛ

Электроустановками называются совокупность машин, аппаратов, линий электропередач и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другой вид.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии (далее — счетчики).

Счетчики, учитывающие интегрированную реактивную мощность (далее — реактивная электроэнергия) за учетный период, называются счетчиками реактивной энергии.

Средства учета — совокупность устройств, обеспечивающих измерение и учет электроэнергии (измерительные трансформаторы тока и напряжения, счетчики электрической энергии, телеметрические датчики, информационно — измерительные системы и их линии связи) и соединенных между собой по установленной схеме.

Расход электроэнергии на собственные нужды электростанций и подстанций — потребление электроэнергии приемниками, обеспечивающими необходимые условия функционирования электростанций и подстанций в технологическом процессе выработки, преобразования и распределения электрической энергии.

Расход электроэнергии на хозяйственные нужды электростанций и электрических сетей — потребление электроэнергии вспомогательными и непромышленными подразделениями, находящимися на балансе электрических станций и предприятий электрических сетей, необходимое для обслуживания основного производства, но непосредственно не связанное с технологическими процессами производства тепловой и электрической энергии на электростанциях, а также передачи и распределения электрической энергии.

Расход электроэнергии на производственные нужды — это потребление электроэнергии районными котельными и электробойлерными установками, как состоящими на самостоятельном балансе, так и на балансе электростанций, а также на перекачку воды гидроаккумулирующими электростанциями и перекачивающими установками.

Потребитель (абонент) электрической энергии — юридическое лицо, осуществляющее пользование электрической энергией (мощностью).

Энергоснабжающая организация — коммерческая организация независимо от организационно — правовой формы, осуществляющая продажу потребителям произведенной или купленной электрической и (или) тепловой энергией.

Метрологическая служба — совокупность субъектов деятельности и видов работ, направленных на обеспечение единства измерений.

Метрологический контроль и надзор — деятельность, осуществляемая органом государственной метрологической службы (государственный метрологический контроль и надзор) или метрологической службой юридического лица в целях проверки соблюдения установленных метрологических правил и норм.

Средства измерений — техническое устройство, предназначенное для измерений.

Проверка средств измерений — совокупность операций, выполняемых органами метрологической службы (другими уполномоченными на то органами, организациями) с целью определения и подтверждения соответствия средства измерений установленным техническим требованиям.

Калибровка средств измерений — совокупность операций, выполняемых с целью определения и подтверждения действительных значений метрологических характеристик и (или) пригодности к применению средства измерений, не подлежащих государственному метрологическому контролю и надзору.

Сертификат об утверждении типа средства измерений — документ, выдаваемый уполномоченным на то государственным органом, удостоверяющий, что данный тип средств измерений утвержден в порядке, предусмотренном действующим законодательством, и соответствует установленным требованиям.

Аккредитация на право поверки средств измерений — официальное признание уполномоченным на то государственным органом полномочий на выполнение поверочных работ.

Лицензия на изготовление (ремонт, продажу, прокат) средств измерений — документ, удостоверяющий право заниматься указанными видами деятельности, выдаваемый юридическим и физическим лицам органом государственной метрологической службы.

Технические
требования к установке измерительных комплексов

Требования к расчетным
счетчикам электрической энергии

Приборы
учета — совокупность устройств, обеспечивающих измерение и учет электроэнергии
(измерительные трансформаторы тока и напряжения, счетчики электрической
энергии, телеметрические датчики, информационно — измерительные системы и их
линии связи) и соединенных между собой по установленной схеме.

Счетчик
электрической энергии — электроизмерительный прибор, предназначенный для учета
потребленной электроэнергии, переменного или постоянного тока. Единицей
измерения является кВт*ч или А*ч.

Расчетный
счетчик электрической энергии — счетчик электрической энергии, предназначенный
для коммерческих расчетов между субъектами рынка.

Для
учета электрической энергии используются счетчики электроэнергии, типы которых
утверждены федеральным органом исполнительной власти по техническому
регулированию и метрологии и внесены в государственный реестр средств
измерений.

Технические
параметры и метрологические характеристики счётчиков электрической энергии
должны соответствовать требованиям:

ГОСТ
52320-2005 Часть 11 «Счетчики электрической энергии»;


ГОСТ Р 52323-2005 Часть 22 «Статические счетчики активной энергии классов точности
0,2S и 0,5S»; ГОСТ Р 52322-2005 Часть 21 «Статические счетчики активной энергии
классов точности 1 и 2»;

ГОСТ
Р 52425−2005 «Статические счетчики реактивной энергии».

Счетчики
для расчета энергоснабжающей организации с потребителями электроэнергии
рекомендуется устанавливать на границе раздела сети (по балансовой
принадлежности) сетевой организации и потребителя.

В
случае, если расчетный прибор учета расположен не на границе балансовой
принадлежности электрических сетей, объем принятой в электрические сети
(отпущенной из электрических сетей) электрической энергии корректируется с
учетом величины нормативных потерь электрической энергии, возникающих на
участке сети от границы балансовой принадлежности электрических сетей до места
установки прибора учета, если соглашением сторон не установлен иной порядок
корректировки.

Счётчики
должны размещаться в легкодоступных для обслуживания сухих помещениях, в
достаточно свободном и не стесненном для работы месте. Счетчики
общепромышленного исполнения не разрешается устанавливать в помещениях, где по
производственным условиям температура может часто превышать +40°С, а также в
помещениях с агрессивными средами. Допускается размещение счетчиков в не
отапливаемых помещениях и коридорах распределительных устройств электростанций
и подстанций, а также в шкафах наружной установки. В случае, если приборы не
предназначены для использования в условиях отрицательных температур, должно
быть предусмотрено стационарное их утепление на зимнее время посредством
утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической
лампой или нагревательным элементом для обеспечения внутри колпака
положительной температуры, но не выше +20°С.

Счётчики
должны устанавливаться в шкафах, камерах комплектных распределительных устройствах
(КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую
конструкцию. Высота от пола до коробки зажимов счетчиков должна быть в пределах
0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

В
местах, где имеется опасность механических повреждений счетчиков или их
загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные
клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с
окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также
для совместного размещения счетчиков и трансформаторов тока при выполнении
учета на стороне низшего напряжения (на вводе у потребителей).

Конструкции
и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к
зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена
возможность удобной замены счетчика. Конструкция его крепления должна
обеспечивать возможность установки и съёма счетчика с лицевой стороны.

При
наличии на объекте нескольких присоединений с отдельным учетом электроэнергии
на панелях счетчиков должны быть надписи наименований присоединений.

На
присоединениях 0,4 кВ при нагрузке до 100 А включительно применять счетчики
электроэнергии прямого включения.

При
трёхфазном вводе использовать трёхэлементные счетчики электроэнергии.

На
вновь устанавливаемых трёхфазных счётчиках должны быть пломбы государственной
поверки с давностью не более 12 мес., а на однофазных счётчиках – с давностью
не более 2 лет. Наличие действующей поверки счетчика электроэнергии
подтверждается предоставлением подтверждающего документа – паспорта-формуляра
на счетчик электроэнергии или свидетельства о поверке. В документах на счетчик
электроэнергии должны быть отметки о настройках тарифного расписания и местного
времени.

Читайте также:  Филиалом оао мрск центра липецкэнерго

Основным техническим параметром счетчика электроэнергии является «класс точности», который указывает на уровень погрешности измерений счетчика. В соответствии с разделом «Правил организации учета электрической энергии на розничных рынках» «Основных положений функционирования розничных рынков электрической энергии», утвержденных постановлением Правительства РФ от 04.05.2012 № 442, требования к расчетным счетчикам электроэнергии, в зависимости от категории потребителей, должны быть следующими:

Требования к
измерительным трансформаторам

Измерительные
трансформаторы тока по техническим требованиям должны соответствовать ГОСТ
7746-2001 («Трансформаторы тока. Общие технические условия»).

Измерительные
трансформаторы напряжения по техническим характеристикам должны соответствовать
ГОСТ 1983-2001 («Трансформаторы напряжения. Общие технические условия»).

Класс
точности трансформаторов тока и напряжение для присоединения расчетных
счетчиков электроэнергии должен быть не более 0,5.

Допускается
применение трансформаторов тока с завышенным коэффициентом трансформации (по
условиям электродинамической и термической стойкости или защиты шин), если при
максимальной нагрузке присоединения ток во вторичной обмотке трансформатора
тока будет составлять не менее 40 % номинального тока счетчика, а при
минимальной рабочей нагрузке — не менее 5 %.

Присоединение
токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует
проводить, отдельно от цепей защиты.

Использование
промежуточных трансформаторов тока для включения расчетных счетчиков
запрещается.

При
полукосвенном подключении счётчика необходимо устанавливать трансформаторы тока во всех фазах.

Трансформаторы
тока, используемые для присоединения
счётчиков на напряжении до 0,4 кВ, должны устанавливаться после коммутационных
аппаратов по направлению потока мощности.

Выводы
вторичных измерительных обмоток трансформаторов тока должны быть изолированы от
без контрольного закорачивания клемм или разрыва цепи, при помощи крышек и
экранов под опломбировку.

Для
обеспечения безопасности работ, проводимых в цепях измерительных приборов,
устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки)
измерительных трансформаторов тока должны иметь постоянные заземления.

Заземление
во вторичных цепях трансформаторов тока следует предусматривать на зажимах
трансформаторов тока.

Трансформатор
тока должен иметь действующую поверку первичную (заводскую) или периодическую
(в соответствии с межповерочным интервалом, указанным в описании типа данного
средства измерения). Наличие действующей поверки подтверждается предоставлением
оригиналов паспортов или свидетельств о поверке трансформаторов тока с протоколами
поверки.

При
трёхфазном вводе применять трёхфазные трансформаторы напряжения или группы из
однофазных трансформаторов напряжения.

Для
сохранности измерительных цепей должна быть предусмотрена возможность
опломбировки решеток и дверец камер, где установлены предохранители на стороне
высокого и низкого напряжения трансформаторов напряжения, а также рукояток
приводов разъединителей трансформаторов напряжения. При невозможности
опломбировки камер, пломбируются выводы трансформаторов напряжения.

Для
обеспечения безопасности работ, проводимых в цепях измерительных приборов,
устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки)
измерительных трансформаторов напряжения должны иметь постоянные заземления.

Вторичные
обмотки трансформатора напряжения должны быть заземлены соединением нейтральной
точки или одного из концов обмотки с заземляющим устройством. Заземление
вторичных обмоток трансформатора напряжения должно быть выполнено, как правило,
на ближайшей от трансформатора напряжения сборке зажимов или на зажимах
трансформатора напряжения.

Трансформатор
напряжения должен иметь действующую поверку первичную (заводскую) или
периодическую (в соответствии с межповерочным интервалом, указанным в описании
типа данного средства измерения). Наличие действующей поверки подтверждается
предоставлением оригиналов паспортов или свидетельств о поверке трансформатора
напряжения с протоколами поверки.

Требования к
измерительным цепям

В
электропроводке к расчетным счетчикам наличие паек не допускается.

Монтаж
цепей постоянного и переменного тока в пределах щитовых устройств (панели,
пульты, шкафы, ящики и т. п.), а также внутренние схемы соединений приводов
выключателей, разъединителей и других устройств по условиям механической
прочности должны быть выполнены проводами или кабелями с медными жилами.
Применение проводов и кабелей с алюминиевыми жилами для внутреннего монтажа
щитовых устройств не допускается.

Для
сохранности измерительных цепей должна быть предусмотрена возможность
опломбировки промежуточных клеммников, испытательных блоков, коробок и других
приборов, включаемых в измерительные цепи счетчиков электроэнергии, при этом
необходимо минимизировать применение таких устройств.

При
полукосвенном включении счётчика проводники цепей напряжения подсоединять к
шинам посредством отдельного технологического болтового присоединения, в
непосредственной близости от трансформатора тока данного измерительного комплекса.
Места присоединения цепей напряжения счётчика к токоведущим частям сети должны
быть изолированы от без контрольного отсоединения.

Нагрузка
вторичных обмоток измерительных трансформаторов, к которым присоединяются
счетчики, не должна превышать номинальных значений.

Сечение
и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны
выбираться такими, чтобы потери напряжения в этих цепях составляли не более
0,25% номинального напряжения.

Для
косвенной схемы подключения прибора учета вторичные цепи следует выводить на
самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии
сборок с зажимами необходимо устанавливать испытательные блоки. Зажимы должны
обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение
токовых цепей счетчика и цепей напряжения в каждой фазе счетчиков при их замене
или проверке, а также включение образцового счетчика без отсоединения проводов
и кабелей. Конструкция сборок и коробок зажимов расчетных счетчиков должна
обеспечивать возможность их пломбирования.

При
полукосвенном включении счетчика, в качестве проводника вторичных цепей к
трансформаторам тока следует применять кабель ВВГ 3 х 2,5 мм
с
изоляцией жил разного цвета.

Требования к
вводным устройствам и к коммутационным аппаратам на вводе

Должна
обеспечиваться возможность полного визуального осмотра со стационарных площадок
вводных устройств, ВЛ, КЛ, а также вводных до учётных электропроводок
оборудования для выявления до учётного подключения электроприёмников. Места возможного
до учётного подключения должны быть изолированы путём пломбировки камер, ячеек,
шкафов и др.

При
нагрузке до 100 А включительно, исключать установку рубильников до места установки
узла учета.

Для
безопасной установки и замены счетчиков в сетях напряжением до 380 В должна
предусматриваться возможность отключения счетчика установленными до него на
расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие
напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Установку
аппаратуры автоматического ввода резерва, охранно-пожарной сигнализации и
другой автоматики предусматривать после места установки узла учета.

Схемы
подключения электрических счетчиков

Представленные ниже схемы подключения
счетчиков электроэнергии являются типовыми и могут отличаться в зависимости от
завода-изготовителя и места установки. При установке счетчиков электроэнергии
необходимо руководствоваться паспортом завода-изготовителя на данное изделие.

Схема подключения однофазного счетчика
электроэнергии

Особенности организации учета электроэнергии и коммерческого учета электроэнергии. Установка и замена счетчиков электроэнергии

Схема подключения трехфазного
счетчика электроэнергии (прямое подключение)

Особенности организации учета электроэнергии и коммерческого учета электроэнергии. Установка и замена счетчиков электроэнергии

Схема подключения счетчика
электроэнергии к трехфазной трехпроводной или четырехпроводной сети с помощью 3-х
трансформаторов тока (полукосвенное подключение)

Особенности организации учета электроэнергии и коммерческого учета электроэнергии. Установка и замена счетчиков электроэнергии

Схема подключения счетчика
электроэнергии к трехфазной трехпроводной или четырехпроводной сети с помощью
3-х трансформаторов тока и 3-х трансформаторов напряжения

Особенности организации учета электроэнергии и коммерческого учета электроэнергии. Установка и замена счетчиков электроэнергии

Особенности коммерческого и технического учета электроэнергии

Коммерческий учет электроэнергии — это система учета, которая используется для бухгалтерской отчетности и финансового анализа. Она позволяет определить стоимость потребляемой энергии, которая фактически взимается с потребителей. Коммерческий учет осуществляется в точках поставки электроэнергии с помощью специальных приборов учета (счетчиков), которые должны соответствовать требованиям нормативных документов.
Технический же учет электроэнергии — это система учета, которая фиксирует объем используемой энергии и ее параметры (напряжение, сила тока, частота, коэффициент мощности) в различных точках электрической сети для контроля и регулирования ее работы. Технический учет осуществляется в точках перетока мощности между разными звеньями сети (подстанциями, линиями передачи) с помощью специальных приборов контроля и измерения (трансформаторов тока и напряжения, реле защиты и автоматики). Он позволяет управлять производственными процессами, улучшать энергетическую эффективность и предотвращать перегрузку оборудования.

Коммерческий учет электроэнергии применяется для выставления счетов потребителям энергии, для бухгалтерской отчетности и налогообложения. Технический учет используется для контроля над использованием энергии в производственных процессах и оптимизации работы оборудования, что позволяет снизить затраты на энергию и сделать производство более эффективным.

Преимущества системы коммерческого и технического учета энергии «Комета»

Преимущества системы автоматизации коммерческого и технического учета энергии «Комета» очевидны. Во-первых, «Комета» – это российское решение, которое отвечает всем современным требованиям качества и безопасности. Во-вторых, сервис уже используется более чем тысячей компаний, что говорит о его надежности и эффективности. В-третьих, управление сервисом доступно из любой точки мира, благодаря возможности использования мобильного приложения и персонального компьютера в облаке.
Отличительной особенностью «Кометы» является использование современных технологий для обеспечения максимальной точности и надежности учета электроэнергии. Система работает с цифровыми счетчиками и позволяет контролировать потребление энергии как по времени, так и по месту. Дополнительные функции, такие как мониторинг электроэнергии и прогнозирование расходов, упрощают процесс управления и позволяют экономить время и средства.
«Комета» – это не просто автоматическая система коммерческого и технического учета электроэнергии, это решение, которое помогает сократить расходы на электроэнергию и повысить эффективность производства. Благодаря гибкости настроек и широкому функционалу «Комета» может быть использована в разных отраслях, начиная от промышленности и заканчивая здравоохранением и образованием.

Когда вы решите внедрить «Комету» в свою компанию, вы сможете:

  • уменьшить расходы на электроэнергию благодаря точному учету потребляемой энергии;
  • улучшить управление вашей компанией, благодаря технологии облачного хранения данных;
  • получить детальную информацию о расходах на энергию и оптимизировать счета за электроэнергию.
  • Внедрение «Кометы» может быть ключевым шагом в повышении эффективности вашей компании. Не упустите возможность воспользоваться современным инструментом учета электроэнергии и сохранить лишние затраты, которые неизбежно возникают при работе без системы учета.

Отличительные особенности коммерческого учета электроэнергии на оптовом и розничном рынках электроэнергии

Особенности организации учета электроэнергии и коммерческого учета электроэнергии. Установка и замена счетчиков электроэнергии

Коммерческий учет электроэнергии

Коммерческий учет электроэнергии — это процесс измерения объемов электрической энергии и значений электрической мощности, который включает:

  1. Технические средства:
    1. Измерительный комплекс — приборы учета, измерительные трансформаторы тока и (или) напряжения, цепи вторичной коммутации;
    2. Система учета — измерительные комплексы, устройства сбора и передачи данных, программные средства;
  2. Организационные мероприятия:
    1. Проверка схем включения приборов учета с составлением акта приемки/проверки;
    2. Поверка средств измерений — первичная/очередная/внеочередная, в том числе: приборов учета, измерительных трансформаторов тока и (или) напряжения, устройств сбора и передачи данных, систем в целом.

Чем регулируется учет электроэнергии

Коммерческий учет электроэнергии должен соответствовать требованиям, установленным законодательством Российской Федерации об обеспечении единства измерений и о техническом регулировании:

  • Техническими документами, которые имеют федеральный статус (ГОСТ, ПУЭ, инструкции и пр.);
  • Метрологическими документами, которые имеют федеральный статус (РД, МИ, инструкции и пр.)

Последние требования к коммерческому учету на розничных рынках были опубликованы в разделе X «Правила организации учета электрической энергии на розничных рынках» постановления Правительства Российской Федерации от 4 мая 2012 г. № 442.

Требования к коммерческому учету на оптовом рынке опубликованы в разделе XII «Организация коммерческого учета электрической энергии на оптовом рынке» постановления Правительства Российской Федерации от 27декабря 2010 г. №1172.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
