Что такое ГЭС
Гидроэлектростанция – это электростанция, использующая энергию напора воды для преобразования в электроэнергию. Обычно ГЭС строят на реках.
У ГЭС множество преимуществ. Самое главное – в том, что используется возобновляемая энергия. При этом затраты труда самые минимальные, эксплуатация очень простая. Не происходит вредных выбросов в атмосферу.
Условия для строительства ГЭС
Есть несколько условий, при которых может быть построена гидроэлектростанция.
Наличие мощной реки, текущей под углом и обеспечивающей круглогодичный доступ воды
Вода активно испаряется из-за работы гидроэлектростанции. Если течение реки мощное, то оно будет вовремя компенсировать ту воду, которая испарилась.
Близкое расположение мест добычи сырья и различных стройматериалов
Могут возникнуть проблемы с доставкой необходимых стройматериалов и сырья. Поэтому лучше, если поблизости от гидроэлектростанции будет расположен, например, карьер, из которого можно будет добыть некоторое сырье.
Устойчивость почвы
В местах строительства ГЭС происходит большая нагрузка на почву. Так что нужно выбрать место с очень устойчивой почвой. Она должна выдерживать высокое давление.
Особенности получения гидроэнергии
Есть некоторые особенности добычи энергии из воды.
Классификация и виды ГЭС
Есть несколько подразделений ГЭС. Рассмотрим подробно каждую из них.
По принципу действия
По принципу работы ГЭС выделяются следующие виды:
По мощности
По мощности выделяют следующие виды ГЭС:
По напору воды
От напора водных масс зависит, какие будут использоваться турбины. Ведь для разной нагрузки нужны разные турбины.
Устройство и конструкция гидроэлектростанции
Главной частью гидростанции является машинный зал. В нем расположены все необходимые приспособления для переработки энергии водных масс – это турбины, генераторы и другое.
Рядом с гидростанцией устанавливают гидротехнические сооружения, такие как:
Технические нюансы
Так как напор воды всегда разный, производительность ГЭС тоже разная. Как уже говорили ранее, в зависимости от напора воды необходим разный тип турбин.
Так, для высоконапорных станций используют ковшевую конструкцию. Вода в неё подается из сопел.
Если напор ниже, то применяются радиально-осевые или же поворотно-лопостные аппараты. Они подгружаются полностью в воду, у них может быть разный наклон, количество лопастей, строение и т.д.
Камеры для турбин делают из стали или железобетона. Здание гидростанции может находиться внутри плотины или рядом с ней, или же далеко от воды. В состав станций могут входить шлюзы, рыбоходы, водобросы.
Принцип работы, схема гидроэлектростанции
Для начала строят плотины. Далее вода начинает скапливаться в искусственном водохранилище, а оттуда она попадает в уравнительный резервуар. Далее поток воды проходит по турбинам. Лопасти начинают вращаться. От этого выделяется энергия, которая передаётся гидрогенератору. Так и получается, что энергия воды становится электроэнергией.
Роль плотины
Основным элементом гидроэлектростанции является плотина. Это очень большие перемычки, которые держат поток воды. Они могут быть разные в зависимости от конструкции. Например, гравитационные, арочные плотины и другие.
Цель плотины одна – удержать большую массу воды. С помощью плотины можно сконцентрировать потоки воды, направляя их на лопасти турбины. Благодаря обращению генератора создается электроэнергия.
Технологии производства электричества
Принцип работы ГЭС основывается на энергии падающих масс воды. Они перерабатываются в электрическую энергию посредством турбин и генератора. Турбины можно установить как в плотине, так и возле неё. Иногда применяют трубопровод. Через него может проходить вода, которая находится ниже уровня плотины.
Особенности возведения и эксплуатации
Вид ГЭС определяют по особенностям рельефа, водного потока. Для постройки генератора используются унифицированные элементы.
Оборудование, которое используется на гидроэлектростанции, износостойкое. Оно долго может находиться в эксплуатации и имеет совсем небольшие требования к обслуживанию. При этом устройство каждой станции особенное.
Преимущества и недостатки ГЭС
Можно выделить как преимущества, так и недостатки в работе гидроэлектростанций. Все они указаны здесь относительно тепловых и атомных электростанций.
Возобновляемый источник энергии
Высокий коэффициент полезного действия
Нет расходов на топливо
Нет больших затрат на обслуживание и персонал
Достаточно быстрый выход на режим активной работы после строительства
Водохранилища могут быть использованы как места для отдыха
Вода, которую сохраняют в водохранилищах, может быть применима в сельском хозяйстве и других отраслях
Строительство ГЭС ведётся в местах большого скопления воды
Несёт вред экологии (например, приходится затапливать пахотные земли)
Опасны на территориях, где могут происходить землетрясения
В некоторых регионах водные ресурсы уже истощены из-за ГЭС
Авария на плотине, ее разрушение приводит к наводнению
Снижается количество кислорода в воде
Гидроэнергетика в мире
Ресурсы гидроэнергии занимают около 19 процентов энергии, которая производится на нашей планете. Это примерно 63 процента от возобновляемой энергетики.
Какие страны являются ведущими по выработке гидроэнергии:
Гидроэнергопотенциал мировых регионов:
Самой первой гидроэлектростанцией в мире была ГЭС в Германии на реке Неккар (приток Рейна), построенная в 1891 году. С этого момента началась мировая история электрификации.
Гидроэнергетика Российской Федерации
В России очень большая, разветвленная сеть рек. Здесь они очень активно используются. Особенно мощный потенциал у рек Сибири и Дальнего Востока. Самые большие запасы гидроэнергии – в Поволжье.
На данный момент в России расположено 15 крупных гидроэлектростанций и больше 100 маленьких. Общий объём производства гидроэнергии в нашей стране – 165 миллиардов Квт в час.
Способы применения гидроэнергии
Гидроэнергия используется не только по своему непосредственному назначению. Вокруг гидроэлектростанций строятся промышленные предприятия, развивается инфраструктура. Электроэнергия для этого берётся со станции.
Для чего ещё используется ГЭС:
Как ГЭС влияет на экологию
Гидроэлектростанции не очень хорошо влияют на мировую экологию. В частности, они наносят вред природе следующими способами:
Если правильно спланировать развитие отрасли, все негативные для природы последствия можно значительно смягчить.
Немного статистики
Самой мощной ГЭС в мире является китайская, под названием «Три ущелья». Она расположена на реке Янцзы. Мощность китайской гидроэлектростанции составляет 22,5 ГВт.
По количеству полученной энергии из воды в год лидером является Норвегия. Последние несколько лет из воды они получали 95% всей необходимой для страны энергии.
Интересно, что в Парагвае полностью вся электроэнергия вырабатывается на одной-единственной ГЭС. Ее мощность составляет 14 ГВт.
Рейтинг 20 крупнейших ГЭС в мире
Мы составили список самых крупных гидроэлектростанций в мире. Рейтинг представлен ниже.
Плотина Лаксива в Китае
Мощность данной ГЭС составляет 4200 МВт. Она расположена на реке Хуанхэ, в городе Лаксива (графство Гид). Общий объем водохранилищ составляет более миллиарда кубических метров. На ГЭС находится 6 турбин, каждая из них мощностью 700 МВт.
Плотина Сяовань в Китае
Мощность ГЭС составляет 4200 МВт. Расположена она на реке Ланьцан в городе Сяовань. Строили станцию более 11 лет. Плотина станции – вторая по высоте в мире, арочного типа.
Братская ГЭС в России
Мощность ГЭС составляет 4515 МВт. Расположена в Иркутской области, на реке Ангара. Строили ГЭС с 1954 года, на протяжении 12 лет. Наверху плотины расположена автомобильная трасса и колеи железной дороги.
Плотина Цзиньпин-II в Китае
Мощность ГЭС составляет 4800 МВт. Находится на реке Цзиньпин (приток Ялунвана), в провинции Сычуань. Строили объект 7 лет, использовать начали в 2014 году.
Плотина Тарбела в Пакистане
Мощность ГЭС составляет 4888 МВт. Расположена на реке Инд в Пакистане, провинция Хайбер-Пахтунхва. Первоначально плотина была предназначена для сельского хозяйства, борьбы с наводнениями, далее ее начала использовать для вырабатывания электроэнергии.
Электростанция Черчилл-Фоллс в Канаде
Мощность ГЭС составляет 5 428 МВт. Расположена станция на стыке Лабрадора и Ньюфаундленда. Это вторая по величине электростанция в Канаде. Особенность ее в том, что ГЭС расположена полностью под землей. Водохранилище окружают не одна, а целых 88 плотин!
Станция Робер-Бурасса в Канаде
Мощность ГЭС составляет 5616 МВт. Расположена она в городе Бэ-Джеймс (Квебек, Канада). Это самая крупная действующая ГЭС всей Канады. Генерирующая станция находится полностью под землей.
Плотина Нуожаду в Китае
Мощность ГЭС составляет 5850 МВт. Находится в Китае, на реке Ланьканг, на стыке районов Симао и Ланьканг. Является одной из самых мощных в мире.
Красноярская плотина в России
Мощность ГЭС составляет 6000 МВт. Расположена на реке Енисей. Плотина сделана из бетона, гравитационная, 124 метра в высоту.
Саяно-Шушенская ГЭС в России
Мощность ГЭС составляет 6 400 МВт. Расположена станция на реке Енисей в Хакасии, рядом с городом Саяногорск. Это самая крупная ГЭС в России. Плотина арочного типа, гравитационная.
Плотина Лонгтан в Китае
Мощность ГЭС составляет 6 426 МВт. Расположена в Гуанси. Строилась на протяжении 8 лет, использовать начали в 2009 году.
Плотина Гранд-Кули в США
Мощность данной ГЭС составляет 6 809 МВт. Расположена на реке Колумбия в Вашингтоне, Соединённые Штаты Америки. Плотина сделана из бетона, является гравитационной. Используется также для сельского хозяйства. Состоит из 3-х электростанций.
Плотина Сянцзяба в Китае
Мощность ГЭС составляет 7750 МВт. Расположена на реке Цзиньша. Общая стоимость ГЭС составила более 8 миллиардов долларов. Является одной из мощнейших ГЭС мира.
Плотина Тукуруи в Бразилии
Мощность ГЭС составляет 8 370 МВт. Расположена на реке Токантинс в Тукуруи, штат Пара. Плотина сделана из бетона, является гравитационной. Также есть земляные дамбы.
Гидроэлектростанция Удонгде в Китае
Мощность ГЭС составляет 10 200 МВт. Расположена на Угунде, на стыке районов Сычуань и Юньнань в Китае. Была изначально запланирована для китайской Речной ГЭС. Плотина на данной станции сделана из низкотемпературного цементного бетона, арочного типа с двойной кривизной.
Является первой в мире арочной плотиной, а также самой тонкой сверхвысокой плотиной. Высота ее составляет 300 метров.
Плотина Гури в Венесуэле
Мощность ГЭС составляет 10 235 МВт. ГЭС носит название «Симон Боливар», а также есть второе название – «Плотина Гури». Строилась станция на протяжении 6 лет, стали использовать ее в 1969 году. Плотина сделана из бетона с насыпью, является гравитационной.
Белу-Монте-Дам в Бразилии
Гидроэлектростанция Белу-Монте-Дам находится на реке Шингу в штате Пара. Однако она всё ещё строится. Если учесть колебания стока реки, минимальная мощность плотины Белу-Монте будет составлять 4571 МВт. Это около 40 процентов от ее максимальной мощности. Плотина Белу-Монте-Дам будет одной из самых мощных ГЭС во всем мире.
Плотина Ксилуоду в Китае
Мощность ГЭС составляет 13860 МВт. Является типичной ГЭС. Расположена станция на реке Цзиньша между районами Лейбо и Юшань, Китай.
Плотина Итайпу в Бразилии/Парагвае
Мощность ГЭС составляет 14 000 МВт. Строилась Бразилией и Парагваем, находится на границе этих 2 стран, на реке Парана. Строительство началось в 1975 году. На данный момент поток сборов воды данной станции больше в 40 раз, чем поток водопада Игуасу неподалёку.
Общая длина плотины Итайпу составила более 7 тысяч метров. Высота гребня – 225 метров, высота дамбы — 196 метров. Это по высоте как здание из 65 этажей.
Плотина «Три ущелья» в Китае
Мощность ГЭС составляет 22 750 МВт. Расположена данная станция в городе Сандоупин, Китай. Данная ГЭС является супернациональным проектом. Построена она в 1994 году. Строилась при этом на протяжении 17 лет. Общая мощность плотины составляет больше, чем 22 миллионов КВт.
Потенциал и перспективы
Перпективы развития ГЭС весьма неоднозначны. Они напрямую зависят от того, насколько эффективно будут применены различные технологии, насколько продумана будет работа станций. Самая большая проблема с ГЭС сегодня – плохое влияние на экологию.
На данный момент, по исследованиям ученых, перспективным направлением ГЭС является система малой гидроэнергетики. Должны быть построены ГЭС, мощность которых составляет не меньше 25 МВт.
Какие цели ставит перед собой малая гидроэнергетика:
Мир стремительно меняется. Поэтому сложно сказать, каким будет развитие гидроэнергетики. На данный момент это одна из самых развитых отраслей. Вы узнали о самых крупных ГЭС в мире, о преимуществах и перспективах развития этой отрасли, а также многое другое. Надеемся, что вам было интересно изучить нашу статью. До новых встреч!
https://youtube.com/watch?v=z0gqTB0KJI8%3Ffeature%3Doembed
Этим постом я хочу подвести итог двухлетнему пребыванию в Москве очередных провинциалов. Хочется рассказать честно о своем провале, возможно кому-то это пригодится. Сразу уточню, я готова к критическим комментариям о том, что все я сделала неправильно и в целом не самый разумный человек. Определенно, я с вами согласна, но это моя жизнь и ее не отыграть обратно. К тому же, я думаю, что многие устали от историй, где рассказчик молодец, все продумал, везде договонился и теперь гребет деньги лопатой и осуждает всех, у кого не получилось точно так же.
Коротко расскажу о себе. Я родилась и выросла в Ульяновске, жила там до 23 лет. Честно говоря, никогда не испытывала теплых чувств к родному городу. Семья была проблемная, друзей долговременных не обрела, перспектив не видела никаких. С подросткового возраста периодически обращалась за помощью по поводу депрессии или расстройств пищевого поведения. Постоянно испытывала всепоглощающую тоску, глядя на родной район. В 20 лет поступила в местный педагогический вуз на учителя истории, до этого училась в другом городе, по ряду причин бросила прошлую учебу. Проучилась 2 курса очно, 1 курс на дистанционке (ковид). Работы постоянной не было, ходила по собеседованиям в разных сферах, не брали. Мне трудно представить, как работать и кем, учась на очном отделении и при этом не быть отчисленным. При этом все время испытывала потребность ни от кого не зависеть, купить себе все, чего не хватало или съездить на море. В продажах работать не получилось – ничего против такой работы не имею, но не всем дано. После окончания третьего курса решила перейти на заочное отделение и, наконец, стать самостоятельной – не жить в маминой квартире, не просить у родственников деньги (или картошку с огорода).
Москва встретила не слишком гостеприимно. Запаса денег с собой не было, и работа нужна была срочно. Сначала 2 недели я отработала на стажировке оператором 1С, и со мной попрощались, не заплатив ни рубля (Привет, компания «Фили-Бейкер»!). Примерно то же самое произошло и в другой компании. Месяц был потерян. Знакомая с похожими проблемами, с которой познакомились на стажировке, посоветовала какие-то чаты, где выкладывают вакансии с ежедневной оплатой. И я не про закапывание сокровищ в клумбы, если что. Довелось поработать на сортировке товаров, упаковке женских вещей для продажи на Вайлдберрис, упаковке косметической продукции и в букинистическом интернет-магазине. Как гласит один ютуб-канал, все работы хороши. Но хочется предупредить таких же наивных людей, как я – товарищи, готовьтесь к постоянным киданиям. Готовьтесь к тому, что вы – бесправны и на любое место всегда найдутся новые люди. Вас могут выгнать не только за то, что не справляетесь с работой, но и за то, что вы кому-то не понравились или вовремя не поддержали разговор. С неквалифицированных работ, где не нужно. Это как будто лежит на поверхности, но прочувствовать это на себе достаточно жутко.
Однажды я зашла в библиотеку, которая находилась на улице, где жила моя мама. Что-то подтолкнуло туда зайти и спросить, есть ли у них вакансии. Как ни странно, меня попросили выслать резюме и внимательно выслушали. Озвучили прям неплохую среднюю зарплату (55к), естественно, после работы на складах и подвалах, это было великолепное предложение. Через 3 недели, как только уволилась сотрудница, меня приняли на мою первую официальную работу. По поводу работы в библиотеке не стану распространяться, это подробно уже разобрала в отдельном посте, который неожиданно залетел в горячее и даже вылезал у моих знакомых в ленте (вот она, популярность!).
Итак, год я отработала в одной библиотеке, живя наконец в собственном уголке (комнате). из-за выгорания и ухудшившихся отношений с заведующей я устроилась в другую библиотеку, которая была в центре: новее, красивее, с молодым коллективом и всем таким радужным (спойлер – доход еще и упал, но я об этом узнала только с первой зарплатой).
Здесь хочется добавить еще одну сюжетную линию с моим будущим мужем, который из-за меня тоже стал понаехавшим. Уже 12 лет работает на кухне, был и су-шефом, и шефом. Тобишь крепкий, состоявшийся профессионал. Жил в Рязани, волею судьбы познакомился со мной в Москве. В декабре решил переехать и снимать со мной квартиру, на это мы отложили все деньги, что удалось. На первый месяц съема (+ залог) хватило.
С работой и ему не везло: большая конкуренция и демпинг зарплат благодаря обилию уважаемых иностранных специалистов. Кидали и его, причем кидали так, как никогда в жизни, по его словам. Подставляли, вешали недостачи, не платили, организовывали бесплатные стажировки (причем можно отработать неделю и потом узнать, что это было бесплатно), в новых заведениях разводили на составление и отработку меню, а потом увольняли аккурат под конец такой ответственной работы. При этом сами понимаете, какая нагрузка в московских заведениях и сколько там посетителей. Кстати, делюсь инсайдерской инфой: в одном солидном фудхолле возле храма Христа Спасителя работа на убой не прекращается, даже если весь день нет воды и прорвало канализацию. В общем, периодически приходилось залезать в долги и так далее. Ощущение безнадеги не покидало. При этом зарплаты чуть выше, чем в Рязани. Только нагрузка и стресс такой, что можно слечь с чем-нибудь жутким и не поддающимся лечению на месяц, что и происходило. Родителям практически ничего не говорю, чтоб не расстраивались. Мама меня уже видит министром культуры или, на худой конец, сотрудником какого-нибудь департамента.
Прожив здесь пару лет, я научилась разговаривать и отстаивать свое мнение, оделась, как приличный человек, получила первую профессию и даже разочек съездила в отпуск (правда, в Питер). Однако жить здесь мы больше не хотим. Пока не обзавелись жильем и потомством, хочется переехать в другой город, без претензий на мегаполис. Где хотя бы можно подумать об ипотеке, где не надо проводить в транспорте 4 часа, где не надо отдавать весь свой доход хозяйке квартиры, где нет такого обилия иностранных специалистов, из-за которых труд обесценился. Где будет хорошая погода, и я не буду по здоровью выпадать из жизни на полгода (осень-зима). К счастью, под конец работы в библиотеке я обзавелась новым увлечением (дизайн), в котором вижу перспективы, работаю успешно с первым постоянным заказчиком. На крайний случай меня всегда ждет пристанище разбитых кораблей – библиотека. Будущий супруг везде получает плюс-минус одинаково, без работы не останется, плюс потихоньку будет в тату-мастера переквалифицироваться, уже поучился, я его в этом поддержала. 5 июля едем на юг с небольшой суммой на первое время, постараемся там закрепиться.
Что хочется сказать в итоге? Мы не справились. Затея изначально была тупой. Не будьте, как мы, взвешивайте такое решение тщательно и долго. Определитесь с профессией (которая будет приносить доход) чем раньше, тем лучше. Но если хочется поддержать, то пожелайте удачи. Буду ждать ваших мыслей в комментариях!
Сейчас в России действуют около 190 гидроэлектростанций самых разных мощностей — от совсем маленьких менее 10 Мвт до гигантов свыше 1000 МВт. Примерно 18% всей российской электроэнергии вырабатывают именно ГЭС.
Саяно-Шушенская ГЭС имеет максимальную номинальную мощность и высоту плотины в России
Благодаря способности быстро менять мощность ГЭС покрывают пиковые нагрузки энергопотребления, позволяя тепловым и атомным станциям работать в экономичных режимах, а также из-за большой надежности и отсутствия необходимости в поставках топлива обеспечивают функционирование энергосистемы при нештатных ситуациях.
В целом ГЭС считаются экологичными, так как генерируют электричество из возобновляемых источников как вода — как вечный двигатель, однако способны локально изменять климат и выводят из оборота значительное число затапливаемых территорий. В некоторых российских регионах как Магаданская область и горные республики Северного Кавказа ГЭС генерируют около 90 % электроэнергии. Помимо энергетической функции водохранилища при ГЭС снабжают водой прилегающие города и заводы в них, защищают от паводков, повышают глубину реки, обеспечивая судоходство крупных грузовых судов (в главную очередь это относится к Волге и Каме).
Все ГЭС из нашего топа расположены в Сибири в бассейне Енисея и впадающей в него Ангары, где холмистый рельеф и малая заселенность территории позволяют затапливать большие площади земель под водохранилища с минимальными затратами на переселение людей. Самая крупная в европейской части России (а также во всей Европе), Волжская ГЭС с годовой выработкой 11,1 млн. Квт/ч, построена на Волге между городами Волгоград и Волжский.
Станции в нашем рейтинге ранжированы по фактической среднегодовой многолетней выработке электроэнергии без учета установленной номинальной мощности. Почти все они, кроме одной, были построены на ударных стройках во времена СССР.
Братская ГЭС (22,6 млн. Квт/ч)
ГЭС с номинальной мощность 4500 МВт расположена в Иркутской области на реке Ангаре около города Братска. Она хоть и уступает по мощности двум другим станциям, однако вырабатывает рекордный объем электроэнергии, сопоставимый с крупнейшими АЭС.
Ее начали строить в 1954 году, а запустили в 1967 году. Является второй из четырех ступеней Ангарского каскада ГЭС. Плотина станции высотой 125 метров и длиной чуть менее километра образует Братское водохранилище – крупнейшее в России и одно из самых больших в мире по полезному объему. По верху плотины проходит автодорога «Вилюй» и ж/д ветка БАМ. Судопропускных шлюзов гидроузел не имеет.
Владеет ГЭС компания En+ Group, материнская компания Русала олигарха Олега Дерипаска, что неудивительно, ведь основным потребителем энергии является Братский алюминиевый завод.
Саяно-Шушенская ГЭС (21,8 млн. Квт/ч)
Красноярский край / Республика Хакасия
Это крупнейшая по мощности (но не по генерации) электростанция России — 6400 МВт и входит в топ-10 мощнейших действующих гидроэлектростанций во всем мире. В 2014 году станция, восстановленная после продолжительных работ из-за аварии 2009 года, вышла на полную нагрузку. Станция принадлежит госкомпании РусГидро, а главным потребителем является энергосистема Сибири, в т.ч. Саянский и Хакасский алюминиевые заводы Русала. Стройка плотины началась еще в 1963 году, но гидроагрегаты были запущены в строй лишь к 1985 году. Шлюзами для судов не оборудована.
Плотина имеет максимальную в России высоту 242 метра, а ее длина — больше километра. Она является верхней ступенью Енисейского каскада ГЭС на реке Енисее и находится на границе между Красноярским краем и Хакасией, у специально построенного для гидростроевцев поселка Черемушки.
Летом 2020 года в честь Дня России на плотине нарисовали самое большое в РФ патриотичное граффити с надписью Россия в цветах триколора размерами 50х500 метров.
Усть-Илимская ГЭС (21,7 млн. Квт/ч)
Станция мощностью 3840 МВт находится на Ангаре в районе города Усть-Илимск Иркутской области и является третьей ступенью в каскаде из 4 ГЭС на Ангаре. Первая станция – Иркутская, вторая – Братская и четвертая, самая нижняя по течению, – Богучанская. В отличие от других ГЭС проход и проезд по дамбе здесь закрыты и охраняются.
Гидроузел начали строить в 1963 году, а полностью она была запущена в 1979 году. Высота плотины 105 метров, длина — почти 1,5 километра. Пропуска судов нет. Станция образовывает водохранилище длиной 300 км и шириной до 12 км.
Основной потребитель энергии — Братский и Иркутский алюминиевый заводы, Иркутский авиазавод, а также целлюлозно-бумажные заводы. ГЭС обеспечивает энергией и водой промышленность 80-тысячного города-спутника Усть-Илимска. Контролирующий владелец — ЕвроСибЭнерго Дерипаски. До 2016 года станция принадлежала Русгидро.
Красноярская ГЭС (18,4 млн. Квт/ч)
Станция мощностью 6000 МВт находится в 40 км от Красноярска вверх по течению Енисея и является третьей, нижней ступенью Енисейского каскада ГЭС. Непосредственно у станции находится город-спутник Дивногорск. Именно она запечатлена на 10-рублевой банкноте. Стройка велась с 1956 года, агрегаты полностью запущены к 1971 году. Плотина высотой 128 метров и длиной 1072 метра образовала Красноярское водохранилище длиной 388 км и расстоянием между берегами до 15 км.
Как доп. функция плотина ГЭС защищает лежащие ниже по течению Енисея земли от наводнения, регулируя уровень воды во время паводков.
Принадлежит ЕвроСибЭнерго, компании под контролем Дерипаски. Одним из крупнейших потребителей энергии является Красноярский алюминиевый завод.
На Красноярском гидроузле есть уникальный для России судоподъемник, открытый в 1982 году, который поднимает корабли в гигантской бадье -бассейне на высоту 100 метров.
Богучанская ГЭС (14,0 млн. Квт/ч)
Электростанция мощностью турбин почти 3000 МВт является нижней ступенью каскада ГЭС на реке Ангаре. Ее строили долгих 43 года, с 1974 по 2017 годы — единственная ГЭС, пущенная, а точнее достроенная в постсоветский период. Станция повсюду окружена тайгой, а в 11 км находится город-спутник Кодинск. Высота плотины почти 100 метров, а длина — рекордные 2,7 километра, которая образует водохранилище длиной 375 км — до соседней Усть-Илимской ГЭС. Шлюзы для пропуска судов не предусмотрены.
Владельцами станции являются Русгидро и Русал. Основной потребитель энергии — Богучанский алюминиевый завод.
Чиркейская ГЭС расположена на реке Сулак у посёлка Дубки, в Буйнакском районе Дагестана. Она является крупнейшей гидроэлектростанцией Северного Кавказа. Входит в Сулакский каскад ГЭС, являясь его верхней, регулирующей весь каскад ступенью. Кроме этого она является основной регулирующей станцией в Объединённой энергосистеме Юга России. Плюс к этому она способна в экстренных ситуациях быстро заменить недостающие мощности 150-300 МВт тепловых электростанций. Плотина Чиркейской ГЭС является второй по высоте (232,5 м), после Саяно-Шушенской ГЭС (245 м) и самой высокой арочной плотиной в России.
Установленная мощность станции 1 000 МВт, обеспеченная мощность — 950 МВт, среднегодовая выработка электроэнергии составляет 2 430 млн кВт•ч.
В 1928 — 1930 годах Ленинградским отделением Энергостроя были проведены полевые изыскания и проектные проработки по гидроэнергетическому использованию реки Сулак. Итогом которых стало, что Чиркейской ГЭС в этих местах быть. С 1931 года проектированием станции занимается Московское отделение Главгидроэлектростроя, которое в 1933 году подготовила эскизный проект ГЭС с арочно-гравитационной бетонной плотиной, но он был отклонен в связи с необходимостью продолжить изыскательские работы в створе Чиркейской ГЭС из-за сложных инженерно-геологических условий.
1956 — 1960 гг. вернулись к этой проблемы, но уже проектирование станции было передано Бакинскому отделению Гидропроекта. Рассматривалось два варианта компоновки ГЭС — с арочной и грунтовой плотинами. Был выбран первый вариант и Постановлением Совета Министров СССР № 570 от 8 июня 1962 года был утвержден.
Вид на Сулакский каньон с гребня плотины. Кстати, по своей глубине в этом месте (1 920 м) он значительно превосходит своего известного брата каньон реки Колорадо (глубина до 1 800 м.) в Северной Америке.
На практике оказалось не всё так просто, поэтому было принято решение передать дальнейшее шефство над проектом институту «Ленгидропроект», который проанализировав внес существенные изменения в проект, а именно: отказ от подземного здания ГЭС в пользу приплотинного в связи с сомнениями в его надёжности в сложных геологических условиях; проектирование здания ГЭС с двухрядным расположением гидроагрегатов, что позволило сократить длину здания вдвое; изменение конструкции строительного тоннеля с увеличением его длины с 350 м до 730 м, что позволило вынести его за пределы неустойчивого участка склона.
14 декабря 1967 г. технический проект Чиркейской ГЭС утвержден распоряжением Совета министров СССР № 2881-Р, но отмашка начать строительство была дана уже 11 июня 1963 г. приказом Минэнерго СССР № 84. Начались сооружения временных автодорог к строительной площадке ГЭС со стороны Буйнакска и Кизилюрта, а также линий электропередачи, необходимых для энергоснабжения строительства — ЛЭП-35 кВ от Буйнакской подстанции и ЛЭП-110 кВ Чирюрт-Чиркей Управлением строительства «Чиркейгэсстрой». В августе 1963 года началось освоение площадки строительства станции, а в ноябре 1964 года была окончательно выбрана площадка для постоянного посёлка гидроэнергетиков Дубки.
Общий вид на ОРУ (открытое распределительное устройство) — 330 кВ, здание управления со смотровой площадкой и лифтовой шахтой.
29 октября 1967 было произведено перекрытие реки Сулак, а 28 февраля 1970 года был уложен первый бетон в основание плотины (береговые открылки пробки). Работы, как всегда в то время шли по стахановски, рекорд за рекордом и уже 13 августа 1974 года плотина Чиркейской ГЭС была поставлена под напор. 7 августа 1974 г. началось заполнение Чиркейского водохранилища.
Первый гидроагрегат Чиркейской ГЭС был пущен 22 декабря 1974 года, на промежуточной отметке водохранилища и плотине, возведённой до высоты 185 м. Второй и третий гидроагрегаты были пущены 28 сентября и 30 декабря 1975 года соответственно. Последний, четвертый гидроагрегат был введён в постоянную эксплуатацию 30 июня 1976 года.
Официально строительство Чиркейской ГЭС было завершено 9 февраля 1981 года с подписанием акта приёмки гидроузла в промышленную эксплуатацию. В ходе строительства Чиркейской ГЭС было произведено 2,686 млн м³ земельно-скальных работ (в том числе 2,143 млн м³ выемки скального грунта), уложено 1,491 млн м³ бетона и железобетона, смонтировано 9,8 тыс. т металлоконструкций и механизмов.
Кстати, такую красоту мы уже скоро не увидим. По плану программы модернизации «РусГидро» местное ОРУ-330 кВ будет заменено на современное КРУЭ — 330 кВ (комплектное распределительное устройство элегазовое)
В состав сооружений станции входят арочная плотина, приплотинное здание ГЭС, эксплуатационный туннельный водосброс и Тишиклинская дамба (не входит в состав «РусГидро», а принадлежит муниципальному образованию «Село Чиркей» Буйнакского района) расположена в 10 км выше плотины предназначена для защиты от затопления долины реки Шураозень.
Общий вид на плотину Чиркейской ГЭС и водохранилище. Площадь Чиркейского водохранилища составляет 42,5 км², полный и полезный объём — 2,78 и 1,32 км³ соответственно. Бетонная арочная плотина разделена на 18 секций бетонирования шириной по 16 м. Она имеет длину по гребню 338 м и наибольшую высоту 232,5 м. Сама плотина состоит из арочной части, клинообразной пробки и правобережного устоя. Особенностью плотины является то, что она имеет двоякую кривизну — вогнута не только по горизонтали, но и по вертикали. Благодаря этому и своей арочной конструкции её ширина всего 6 метров у гребня и 30 метров у основания плотины.
Основанием плотины является пробка высотой 48 м, шириной 40 м и длиной по основанию 88 м, в нижней части которой устроена продольная полость эллиптического очертания длиной 21 м и пролётом 21 м. Центральная часть плотины длиной 75 м (четыре секции) является станционной. На ней размещены наклонные водоприёмники (со стороны верховой грани) и 4 турбинных водовода (расположенные на низовой грани плотины).
Турбинные водоводы, имеют диаметр 5,5 м и среднюю длину 250 м. Для удобства контроля состояния платины созданы 10 галерей на разных уровнях.
Ещё одна панорама каньона реки Сулак
Когда мы были на станции, уровень воды в водохранилище был достаточно низким, и мы могли наблюдать такую картину. Все эти предметы умеют плавать 🙂
Входное отверстие эксплуатационного водосброса Чиркейской ГЭС, имеет пролёт 22 м, перекрывается сегментным затвором высотой 14 м. Эксплуатационный водосброс расположен на левом берегу в 85 м от плотины. Пропускная способность водосброса составляет при НПУ — 2 400 м³/с и при ФПУ — 2 900 м³/с.
Нижний бьеф Чиркейской ГЭС
Здание ГЭС — приплотинного типа, непосредственно примыкает к пробке плотины, имеет длину 60 м и ширину 43,8 м.
Начинаем нашу экскурсию по самой ГЭС и, конечно, мы ищем всякий «изюм». Вот, например, один из тоннелей, проходящий в теле плотины.

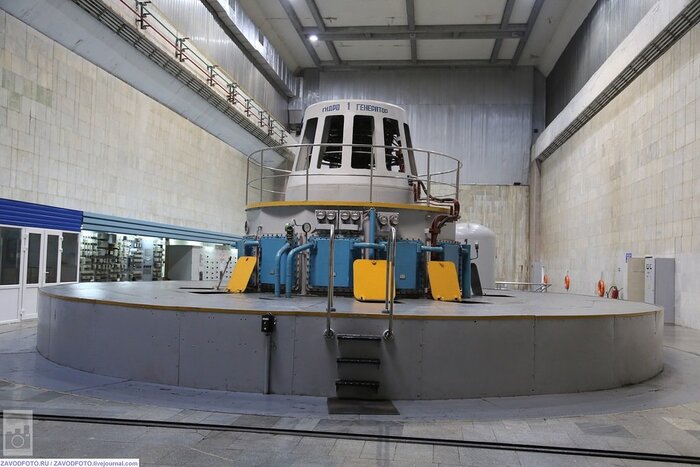

А это машинный зал, где установлено 4 вертикальных гидроагрегата с радиально-осевыми турбинами РО 230/9896-В-450 производства Харьковского турбинного завода и генераторами ВГСФ 930/233-30 мощностью по 250 МВт производства «Уралэлектротяжмаш».
Еще одной изюминкой станции является двухрядное расположение этих самых гидроагрегатов с двухъярусным расположением отсасывающих труб. Это позволило практически в два раза сократить длину сооружения. Такое революционное решение в гидростроительстве было осуществлено впервые в России и аналогов в нашей стране нет. Соответственно на станции два параллельных машинных зала.
В рамках программы модернизации идет постоянное обновление оборудования, так уже скоро и последний гидроагрегат № 2 будет, как новый
А это уже Центральный пульт управления
Вот так, вкратце, и выглядит Чиркейская ГЭС.
